启达启臣微CR6890H可瞬间大负载过温过压保护

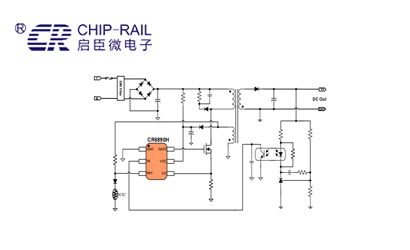

CR6890H是一款高集成度、低待机功耗的电流模式PWM控制器，轻载时会降低频率，最低频率22kHz可避免音频噪声，系统采用CCM+PFM混合控制模式以减小系统损耗，达到绿色节能的目的。IC集成了丰富的保护功能，简化了电路系统应用设计。

芯片启动电流很小，因此可以用较大的启动电阻，既能满足启动需要，又可以达到减小功率损耗的目的。当VDD上的电容电压达到启动电压，IC启动，以后VDD就由辅助绕组提供能量。

对反激电源而言，主要的待机损耗包括传导损耗、开关损耗和控制芯片的损耗，而这些损耗都和开关频率有关，且为多模式PWM控制器，在重载时工作在PWM模式，频率为65kHz，通过调节脉冲宽度控制输出电压。系统通过FB电压判断负载状态，FB电压随着负载增加而增加，FB电压上升至一定状态时，芯片认为系统工作在即将过载状态，在此状态下芯片可以将工作频率最大上升至130kHz。
