启达启臣微CR6889A和CR6889B编程输出电压过压保护可以兼容NCP1250控制副边电源IC

CR6889A和CR6889B是用于65W以内离线式开关电源IC，该IC具有优化的图腾驱动电路以及电流模式PWM控制器。PWM控制器包含最大65kHz固定的频率振荡发生器以及各种保护。根据负载及输入电压的改变可工作于CCM、QR、CRM等多种工作模式。CCM模式可适当提高变压器利用率，PFM模式可以根据负载的变化而改变工作频率优化各负载段的效率，CRM模式可在消除音频噪声的基础上降低待机功耗。提供了完整的保护功能，如cycle-by-cycle电流限制、OCP、OTP、VCC_OVP、UVLO等。软启动功能可以减少系统启动时MOSFET的应力，前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计，降低开关噪声，简化了EMI设计。

电流模式PWM控制技术，初级峰值电流通过电流检测电阻CS转化为电压反馈到CS端。由于在开关管导通瞬间会有脉冲尖刺产生，如果此时采样电流值，会导致错误的控制。内置的前沿消隐（LEB）电路，就是为了防止这种错误的控制。在开关管导通后，经过一段前沿消隐时间（典型300ns）才去控制电流限制比较器。正常工作时，PWM占空比由CS端电压和FB端电压共同调整。

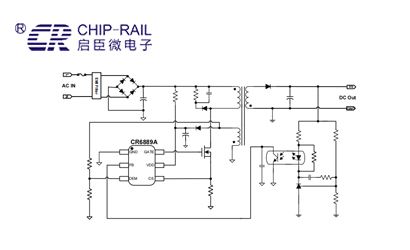

由于高度集成，使用外围元件较少，可简化反激式隔离AC-DC开关电源设计，从而使设计者轻松的获得可靠的系统。
