启达启臣微CR6853B副边反激拓扑控制器电源芯片兼容OB2263/LD7535/RT7731/ME8004

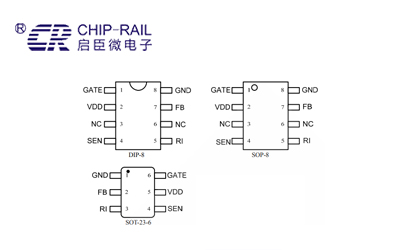

CR6853B启动电流和欠压锁定：

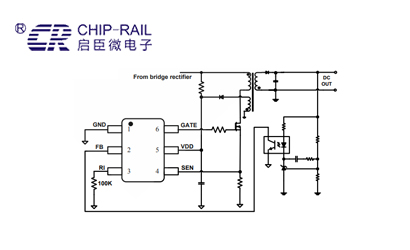

启动电流很小，因此在不增加启动时间的基础上，一个更大的启动电阻可以采用；对于一个宽输入电压(90V~264V)的AC-DC适配器，一个2MΩ，1/8W的启动电阻和一个10uF/25V VDD电容器可以采用。启动/关闭电压被设定在14V/8.8V。启动时，VDD电容器必须通过启动电阻充电高于14V，关闭时，VDD电容上的电压必须低于8.8V。这5.2V的迟滞电压有效地保证了芯片能够正常启动。

内部偏置电流和工作频率：

RI引脚和GND引脚之间的电阻决定了内部偏置电流的大小，而内部振荡器利用该电流对固定电容充放电产生振荡信号。所以增加电阻可以减小偏置电流，同时降低开关频率。

绿色节能：

对一个小功率反激电源而言，主要的损耗包括传导损耗、开关损耗和控制芯片的损耗， 而这些损耗都和开关频率有关。所以在轻负载或则无负载时，通过降低PWM工作频率，可以有效的减小反激电源的待机功耗，在中等负载或重载时，工作在PWM方式，频率为65kHz(RI外接100K电阻时) ；通过修改脉冲宽度，可以控制输出电压。

防间歇性脉冲：

在供电时，负载突然变小，将出现由系统延迟造成的两个现象。他们分别为输出电压超标和间歇性脉冲。为了避免这两个现象的发生，内置了防间歇性脉冲的系统。负载减小时，反馈电流迅速增大。开关将会自动关闭一会儿。器件引脚的工作电压会逐渐减小。当电压达到9.4V时，开关引脚将会再次打开，其频率为22KHz。
