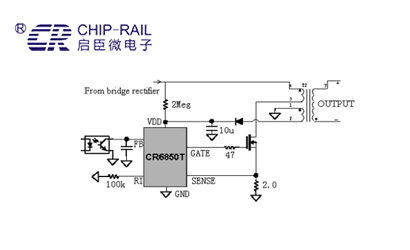

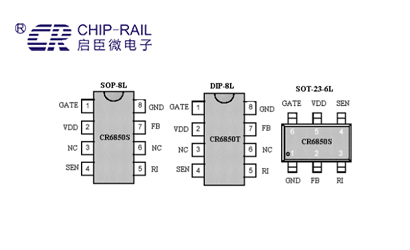

启达启臣微CR6850D副边PWM频率外部可调控制器电源芯片兼容SG6848/LD7535/OB2262/OB2263

CR6850D内部偏置电流和工作频率：

RI引脚和GND引脚之间的电阻决定了内部偏置电流的大小，而内部振荡器利用该电流对固定电容充放电产生振荡信号。所以增加电阻可以减小偏置电流，同时降低开关频率。

CRM工作模式：

在轻载或空载时，进入工作模式，工作频率降低。频率的变化由取自电压反馈坏的反馈电压控制，当反馈电压低于内部门限电压时，振荡器频率减小到最小绿色工作频率，约22KHZ左右。

过压保护（OVP）：

为了提高芯片的可靠性，保护芯片不会因过电压而损坏，集成了25.5V的过压保护电路，当VDD电压超过25.5V时，首先关闭输出GATE，同时内部泄流电路开启。

电流模式：

电流模式控制比电压模式控制多了一个电流反馈环。当初级线圈上的电流在采样电阻RSENSE上的电压达到电压环的输出误差电压时，比较器翻转，锁存器复位，功率管截止。这样逐个检测和调节电流脉冲就可以达到控制输出电压的目的。电流反馈具有良好的线性调整率和快速的输入输出动态响应；消除了输出滤波电感带来的极点，使系统由二阶降为一阶，频响特性好，稳定幅度大，同时还优化了过载保护和短路保护

输出驱动和软钳位：

输出采用图腾柱结构驱动外围功率MOS管；为了减小驱动时的贯通电流，引入了死区时间，当一个NMOS关断后，另外一个NMOS才开启；同时，为了保护外围的功率管不会发生栅击穿和钳位齐纳管的电流饱和，在输出上采用了软钳位技术。
