CR6259TM芯片内置高压cool-mos;恒压和恒流精度±5%;有FB_UVP、FB_OVP功能;次级二极管短路保护和四引脚散热,高功率密度的功能。
全国服务热线:152-1871-9208

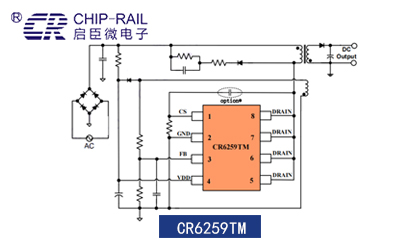

在线咨询CR6259TM工作原理:
CR6259TM是一款高性能原边检测控制的PWM开关,不需要TL431和光耦,待机功耗小于75mW。内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中CC/CV输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V)内输出恒定的功率。
型号 | 封装 | 适配器AC90-264V | 基本应用 |
CR6259TM | DIP-8L | ≤24W | 电源适配器 电脑和服务器辅助电源 |
保护功能:
欠压锁定(UVLO);VDD过压保护(OVP);VDD电压钳位;软启动;过温保护(OTP);逐周期电流限制(OCP);内置前沿消隐电路;输出短路保护;输出整流二极管短路保护;输出过压保护;所有PIN脚悬空保护。同时芯片供电电源VDD由辅助绕组提供。
恒流/恒压工作:
CR6259TM作为充电器运用时,芯片首先工作在CC模式,并以恒定的输出电流对电池充电,当电池电压达到满电压时迅速切换到CV工作模式,输出电压通过变压器绕组反馈到FB端,采样电路采样到的FB端电压与误差放大器基准电压比较放大以后再经过芯片内部环路调节控制输出电压恒定。
线损补偿:
最大补偿百分比为:
其中△V为负载补偿电压,VOUT为输出电压。
开关频率:
当工作在反激断续工作模式下时,最大输出功率为:
式中LP为初级绕组的电感值,IP为初级绕组的峰值电流。
在CC模式下,当初级绕组的电感量发生改变时,导致最大输出电流发生改变。为了补偿初级电感量的变化,开关频率通过内部电路锁定为:
