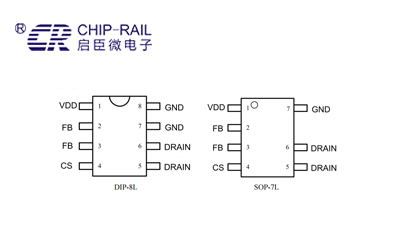

启达启臣微CR6245/7/8/9原边内置650V电源芯片

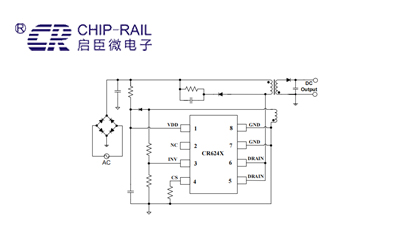

CR6245/7/8/9采用反激式电路拓扑，输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出滤波电容，以补偿电容单独提供负载电流所消耗的能量。

启动电流非常小，能快速将VDD电压充电超过UVLO阈值。启动电阻分别连接到直流高压端和IC的VDD PIN端。通过该电阻来给VDD电容充电。因此可以用一个较大的启动电阻（6M左右）来降低待机功耗。

采用原边反馈控制，在任何情况下，变压器电感电流必须工作在DCM模式。下列为宽电压输入，电感电流工作DCM模式的设计。

当作为充电器应用时，芯片首先工作在CC模式，并以恒定的输出电流对电池充电，当电池电压达到满电压时迅速切换到CV工作模式，输出电压通过变压器绕组反馈到FB端，采样电路采样到的FB端电压与误差放大器基准电压比较放大以后再经过芯片内部环路调节控制输出电压恒定。
