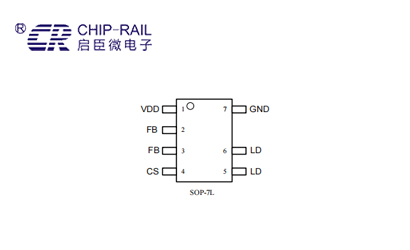

启达启臣微CR5212内置700V高压功率BJT原边反馈电源芯片

CR5212作为充电器应用时，芯片首先工作在CC模式，并以恒定的输出电流对电池充电，当电池电压达到满电压时迅速切换到CV工作模式，输出电压通过变压器绕组反馈到FB端，采样电路采用到的FB端电压与误差放大器基准电压比较放大以后再经过芯片内部环路调节控制输出电压恒定。

为了良好的负载调整率，内部集成了线损补偿功能。FB端的采样电压由两部分组成：

1.电压通过变压器绕组反馈到FB端的电压；

2.芯片内部线损补偿电流流过分压电阻所产生的电压，这个电流与开关管关断时间成正比，与负载电流成反比，所以使得由于输出负载电流成反比，所以使得由于输出负载电流变化而导致的输出电压变化够得到有效补偿。

芯片驱动采用推拉式设计，提供外部三极管的基极驱动电流，这个电流被限制在最大30mA。

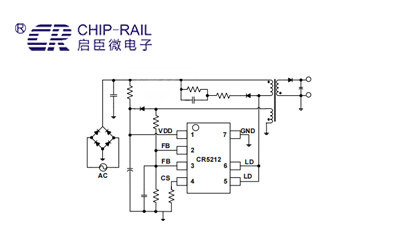

CR5212实现5V1A输出的充电器。AC90V满足启动时间的条件下，实现AC264V样机待机功耗<75mW；典型输入电压时平均效率>74%；能够满足最严格的能效标准“COC_T2”；全电压可实现±5%的CC/CV输出精度，芯片具有良好的动态负载能力，良好的恒流输出效果；同时具有“软启动、OCP、SCP、OVP、FB开路保护、OTP自动恢复”等多种保护功能。
