启达启臣微CR5211原边反馈VDD端过压保护电源芯片
CR5211最大功率可做到6W，高精度CC/CV控制，内置输出线压补偿，内置过温保护，过载保护等多种保护功能，采用原边控制，因此不需要TL431和光耦。
全国服务热线：152-1871-9208
在线咨询启达启臣微CR5211原边反馈VDD端过压保护电源芯片
| 型号 | 最大输出功率 | 封装 | 推荐应用领域 | |
| 90Vac~264Vac | 230VAC | 充电器，LED驱动， 小功率适配器 | ||

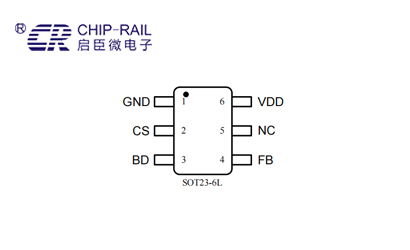

| CR5211 | ≤6W | ≤7.5W | SOP23-6L | |

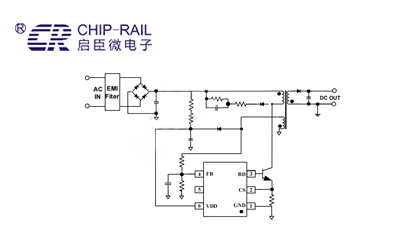

CR5211的启动电流非常小，能快速将VDD电压充电超过UVLO阈值。启动电阻分别连接到直流高压端和功率MOSFET的GATE端之间。通过功率MOSEFT的源端到VDD端之间内部寄生二极管来给VDD电容充电。因此可以用一个较大的启动电阻（4M左右）来降低待机功耗。
原边反馈，无需光耦和TL431,具备线损补偿,CC±4%,CV±5%；三极管方案，优良的EMI特性，完善的异常状态保护机制，高可靠性；USB电源适配器设计。
芯片驱动采用推拉式设计，提供外部三极管的基极驱动电流，这个电流被限制在32mA。
当作为充电器应用时，芯片首先工作在CC模式，并以恒定的输出电流对电池充电，当电池电压达到满电压时迅速切换到CV工作模式。
