副边CR5254/5/6模式PWM开关电源IC

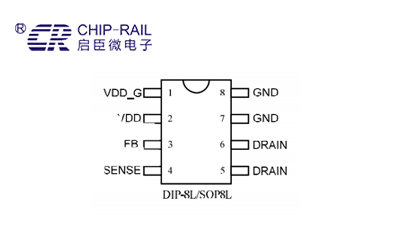

应用实际最大功率必须保证足够的DRAIN散热面积，测试条件40℃环境温度。

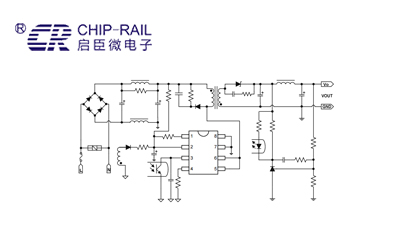

CR5254/5/6工作原理

作为一款低待机高性能电流模式PWM开关，待机功耗小于75mW并且效率满足能效六要求，同时内置多种保护功能和优异的性能使得在中小规模电源变换器中极具竞争力。

启动和工作电流

典型的启动电流只有5μA，因此大阻值的启动电阻的使用可以降低功率损失。在全电压输入范围内，在使用普通AC/DC适配器中，可以使用阻值为4M的启动电阻，既可以满足快速启动的要求，又降低了启动损耗。正常工作电流仅仅只有1.3mA。低的工作电流可以提高整个系统的效率，同时VDD端可以采用较小的供电电容。

工作频率和频率抖动

内部设置典型值为65kHz的振荡器。同时为了提高EMI特性，内置了频率抖动使其实际工作频率在设定值的±4%范围内抖动。逐周期电流检测和前沿消隐 集成逐周期电流检测PWM控制器，通过CS电阻检测功率管电流。每次功率管开启的时候，检测电阻上会产生一个大的尖峰电压。这个尖峰是由初级电容和次级整流反向恢复产生的。为了避免由这个尖峰电压引起的错误的峰值电流检测导致功率管提前关断，内部设置了前沿消隐电路。在前沿消隐的时间段里（典型值为270ns），PWM比较器不工作，从而不能关断GATE驱动端。前沿消隐可以代替传统的外接RC滤波电路，节省外围元件。由CS电阻上的输入电压和FB输入电压来决定PWM的占空比。

内置斜坡补偿

在普通的应用中，对于电流模式的控制器，当开关的占空比超过50%时，控制环路稳定性变得至关重要。内置了斜坡补偿电路来避免环路不稳定的发生。斜坡补偿通过在检测电压上叠加一个斜坡电压来控制PWM的产生。这极大的改善了在CCM模式下的闭环的稳定性，同时防止了次谐波震荡，减小了输出纹波电压。

恒功率限制

在反激应用中，由于GATE驱动延时的存在，当输入交流电压变化时会导致系统过功率点的改变。内部集成了独有的恒功率限制模块，来对不同的输入电压进行过功率补偿，保证输出过功率保护点恒定。
