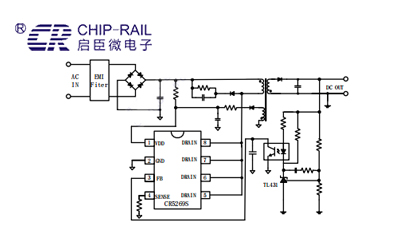

启达启臣微CR5269SSG/SSH/SSJ/SSK副边高功率开关电源IC

CR5269SSG/SSH/SSJ/SSK软启动：

内置典型值为4ms的软启动时间，在启动时用来缓慢增加逐周期过流保护的阈值电压。在启动时，它能够有效防止变压器磁芯饱和，还可以减少次级二极管的应力。每次VDD的跌破重启都会触发软启动功能。

输出整流二极管短路保护：

芯片内部集成了输出整流二极管短路保护功能，当芯片检测到输出整流二极管短路状态，将关断PWM输出，通过VDD打嗝模式来保护芯片，直到解除异常状态。

驱动：

输出级是一个图腾式栅极驱动。交叉导通的方式有效减小了热损失，提高了效率并且增强了稳定性。芯片内部为MOSFET的栅端设置了钳位保护电压以防止VDD异常时的驱动问题。同时，芯片内部还设置了软驱动来提升EMI特性。与此同时，可以通过调节VDD和VDDG之间的电阻来调节驱动能力，并能够优化EMI特性。

保护功能：

保护措施包括逐周期的电流限制、峰值电流限制、过温保护、过载保护、过压保护、SENSE开路保护、欠压锁定等。芯片的供电电源VDD由辅助绕组提供。当VDD低于进入欠压锁定的阈值电压时，开关将会被关断，随后系统自动进入重启状态。
